Квик-каплер: что это такое

Современная спецтехника давно перестала быть узкоспециализированной. Один экскаватор сегодня может копать котлован, через час бурить скважины, затем разрушать бетон, а под конец смены заниматься погрузкой. Все это возможно благодаря навесному оборудованию.

Но у операторов и владельцев техники возникает логичная проблема: каждая замена навески — это время, простой и деньги. Особенно если в течение дня приходится несколько раз менять рабочие органы. Ручная смена ковша или гидромолота на тяжелой машине может занимать от 15 до 40 минут и требует участия второго человека.

Решением этой задачи стал квик-каплер — быстросъемное соединение между машиной и навесным оборудованием. В этой статье подробно разберем, квик каплер что это, какие бывают виды БСМ, как выбрать подходящий вариант под свою технику и избежать типичных ошибок при эксплуатации.

---

Что такое квик-каплер простыми словами

Квик-каплер (quick coupler) — это быстросъемный механизм, который устанавливается между рукоятью экскаватора (или экскаватора-погрузчика) и навесным оборудованием. Его основная задача — быстро и безопасно менять навеску без демонтажа пальцев.

Другие распространенные названия:

• быстросъемный механизм (БСМ),
• быстросъем,
• адаптер навесного оборудования.

Как работает квик-каплер

В стандартной схеме навесное оборудование крепится к рукояти экскаватора двумя пальцами. Чтобы заменить ковш на гидромолот, нужно:

1. Выбить пальцы,

2. Отсоединить оборудование,

3. Подкатить новое,

4. Установить и зафиксировать пальцы обратно.

Квик-каплер берет эту функцию на себя. Он остается постоянно на машине, а навеска фиксируется за несколько секунд или минут — в зависимости от типа БСМ.

---

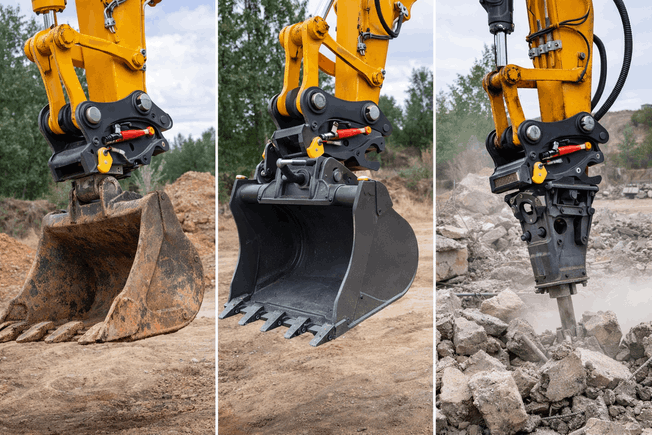

Как квик-каплер расширяет возможности техники

Сегодня экскаватор — это универсальная платформа. Благодаря быстросъемным механизмам одна машина может выполнять десятки задач без потери производительности.

Примеры навесного оборудования, которое используют с БСМ:

1. ковши разных типов (планировочные, траншейные, усиленные),

2. гидромолот,

3. гидробур,

4. вибротрамбовка,

5. дорожная фреза,

6. грейфер,

7. вибропогружатель,

8. рыхлитель.

Реальный пример из практики

На городских стройплощадках мини-экскаватор может за смену:

1. утром бурить отверстия под сваи,

2. днем вскрывать асфальт,

3. вечером планировать грунт.

Без квик-каплера на это ушел бы не один день. С быстросъемом оператор справляется один, не выходя из кабины (при использовании гидравлического варианта).

---

Типы квик-каплеров (БСМ)

Существует три основных типа быстросъемных механизмов. Каждый из них имеет свои особенности, плюсы и минусы.

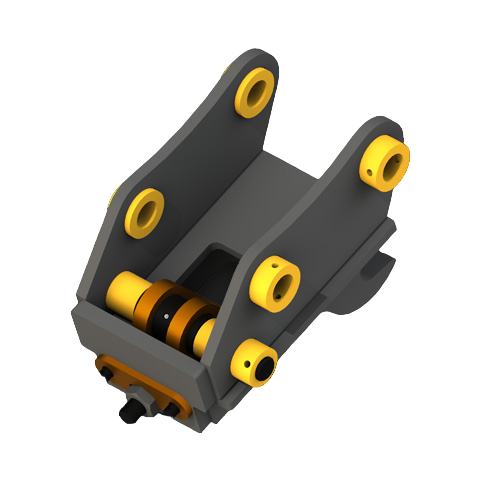

Механические винтовые квик-каплеры

Это самый простой и доступный вариант.

Принцип работы

Фиксация навески происходит за счет вращения винта, который перемещает захватный элемент. Для затяжки используется специальный ключ.

Преимущества:

1. простая конструкция,

2. низкая цена,

3. неприхотливость к ремонту.

Недостатки:

1. большой вес и габариты,

2. снижение усилия врезания ковша,

3. износ резьбы со временем,

4. необходимость регулярной очистки и смазки,

5. риск ослабления крепления.

Где применяются:

1. мини-экскаваторы,

2. как бюджетная альтернатива на машинах 14–35 тонн.

---

Механические пружинные квик-каплеры

Более современное и компактное решение.

Принцип работы

Фиксация происходит за счет мощной пружины, расположенной внутри корпуса. Отсоединение выполняется одним движением рычага.

Преимущества:

1. компактные размеры,

2. меньший вес,

3. быстрая замена навески,

4. не боятся грязи и влаги,

5. не требуют смазки,

6. защита от самопроизвольного раскрытия.

Недостатки:

1. высокая требовательность к точности изготовления,

2. риск люфтов у некачественных моделей.

Важно: качественные пружинные квик-каплеры изготавливаются на станках с ЧПУ. Кустарные аналоги быстро изнашиваются.

Где применяются:

1. экскаваторы-погрузчики,

2. городские и коммунальные работы.

---

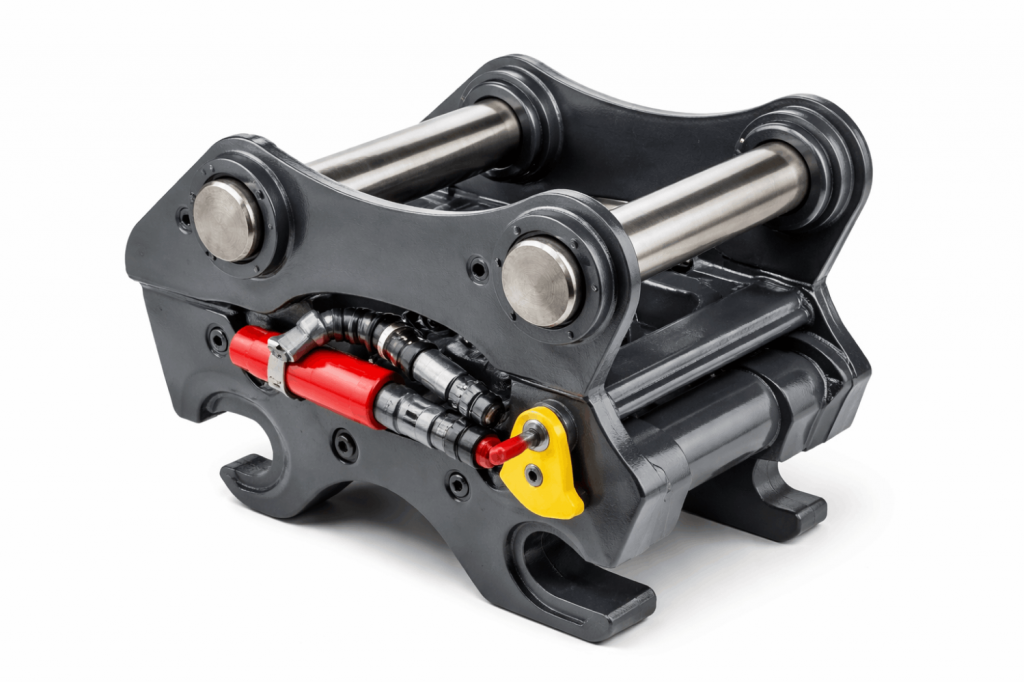

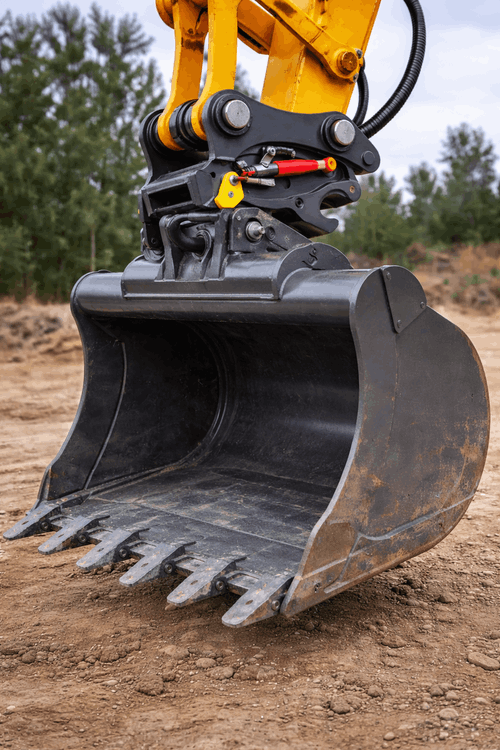

Гидравлические квик-каплеры

Самый технологичный и эффективный тип БСМ.

Принцип работы

Фиксация и расфиксация выполняются гидроцилиндром. Управление осуществляется из кабины оператора.

Преимущества:

1. замена навески за несколько секунд,

2. оператор не покидает кабину,

3. максимальная безопасность,

4. высокая точность и надежность,

5. идеально повторяют кинематику базовой машины.

Недостатки:

1. более высокая цена,

2. требуется подключение гидролинии.

Где применяются:

1. средние и тяжелые экскаваторы,

2. интенсивные строительные работы,

3. аренда спецтехники.

---

5 главных критериев выбора квик-каплера

1. Тип техники и масса машины

Квик-каплер подбирается строго под класс экскаватора. Ошибка в массе приведет к износу или аварии.

2. Тип навесного оборудования

Если планируется частая смена гидронавески — лучше сразу выбирать гидравлический БСМ.

3. Точность изготовления

Люфты в посадочных местах — главный враг быстросъема. Они увеличивают износ пальцев и рукояти.

4. Безопасность фиксации

Обязательно наличие:

1. страховочного фиксатора,

2. защиты от самопроизвольного раскрытия,

3. визуального контроля закрытия.

5. Совместимость с техникой

Качественный квик-каплер повторяет геометрию штатного крепления и не ухудшает рабочие характеристики машины.

---

Сравнительная таблица: типы квик-каплеров

Параметр	Винтовой	Пружинный	Гидравлический
Скорость замены	Низкая	Средняя	Максимальная
Вес	Большой	Малый	Средний
Удобство	Низкое	Хорошее	Отличное
Безопасность	Средняя	Высокая	Максимальная
Цена	Низкая	Средняя	Высокая
Работа из кабины	Нет	Нет	Да

---

Пошаговая инструкция: как установить квик-каплер за 7 шагов

1. Проверить совместимость БСМ с техникой.

2. Демонтировать штатные пальцы.

3. Установить квик-каплер на рукоять.

4. Зафиксировать пальцы и стопоры.

5. Подключить гидролинию (если БСМ гидравлический).

6. Проверить корректность фиксации навески.

7. Провести пробную работу без нагрузки.

---

Частые ошибки и как их избежать

Ошибка 1: выбор БСМ «с запасом по массе»
→ приводит к ухудшению кинематики.

Ошибка 2: покупка кустарных моделей
→ люфты, быстрый износ, аварии.

Ошибка 3: отсутствие проверки фиксации
→ риск падения навески.

Ошибка 4: неправильная гидравлическая схема
→ отказ системы.

---

FAQ: ответы на частые вопросы

1. Квик каплер что это и зачем он нужен?

Это быстросъемное соединение, ускоряющее замену навесного оборудования.

2. Можно ли установить квик-каплер на старый экскаватор?

Да, при правильном подборе.

3. Насколько безопасен гидравлический БСМ?

Это самый безопасный вариант при правильной установке.

4. Уменьшается ли усилие копания?

У качественных моделей — нет.

5. Нужен ли второй человек при замене навески?

Нет, особенно при гидравлическом варианте.

6. Как часто обслуживать квик-каплер?

Механические — регулярно, гидравлические — по регламенту.

7. Можно ли использовать один БСМ для разной навески?

Да, если стандарты крепления совпадают.

8. Окупается ли квик-каплер?

На практике — за 1–3 месяца за счет экономии времени.

---

Заключение

Квик-каплер — это не просто дополнительный аксессуар, а реальный инструмент повышения производительности, безопасности и рентабельности спецтехники. Он позволяет одной машине выполнять больше задач, снижает простой и облегчает работу оператора.

Если вы хотите, чтобы техника работала быстрее, безопаснее и эффективнее — установка качественного БСМ становится логичным шагом.
