Вибропогружатели: типы и виды, характеристики. Как выбрать

Типы вибропогружателей

Вибропогружатели относятся к строительному навесному оборудованию и применяются для погружения и извлечения из грунта шпунтовых свай, труб и других свайных элементов. Работа оборудования основана на преобразовании вибрационной энергии в направленные вертикальные колебания, которые облегчают взаимодействие конструкции с грунтом.

Принцип работы вибропогружателей

В процессе работы вибропогружатель создает колебания, уменьшающие трение между грунтом и шпунтом. Под действием вибрации структура почвы временно разрыхляется, что снижает сопротивление и позволяет элементу легче входить в грунт.

Перед началом работ оборудование фиксируется на верхней части сваи или трубы. После запуска вибрация передается на погружаемый элемент, который опускается под собственным весом или с дополнительной нагрузкой. При извлечении принцип действия сохраняется, но усилие направляется в обратную сторону.

Основные типы вибропогружателей и их особенности

Вибропогружатели отличаются по конструкции, способу воздействия и области применения. Каждый тип рассчитан на определенные условия и виды шпунтовых конструкций.

По способу воздействия

Статические модели создают постоянное давление за счет массы оборудования или дополнительного груза. Они обеспечивают плавное и равномерное погружение и применяются преимущественно в мягких и слабо уплотненных грунтах.

Динамические вибропогружатели используют механические колебания или удары для установки свай. В эту категорию входят:

• вибрационные модели, снижающие трение за счет постоянных колебаний;
• ударные установки, работающие по принципу повторяющихся ударов и подходящие для плотных грунтов;
• комбинированные решения, сочетающие вибрацию и ударное воздействие для сложных геологических условий.

По частоте колебаний

Низкочастотные вибропогружатели работают с частотой до 700 колебаний в минуту. Они обладают высокой мощностью и применяются при монтаже массивных конструкций в плотных и тяжелых грунтах. Чаще всего используются совместно с кранами с решетчатой стрелой.

Среднечастотные модели развивают до 1500 колебаний в минуту. Они подходят для глинистых почв и суглинков, обеспечивая оптимальное соотношение силы воздействия и точности при работе со сваями средней массы.

Высокочастотные вибропогружатели создают более 1500 колебаний в минуту. Такие установки используются там, где важны точность погружения и минимальное влияние вибрации на окружающие объекты. Компактные размеры позволяют применять их с автокранами и другой мобильной техникой.

По типу привода

Электрические вибропогружатели оснащаются электродвигателями, отличаются компактностью и низким уровнем шума. Они подходят для работы в условиях, где ограничен доступ к гидравлическим системам и предъявляются требования к экологичности.

Гидравлические модели работают за счет гидромоторов и отличаются высокой мощностью и надежностью. Их используют при монтаже тяжелых свай и работе в сложных грунтах.

По типу базовой машины

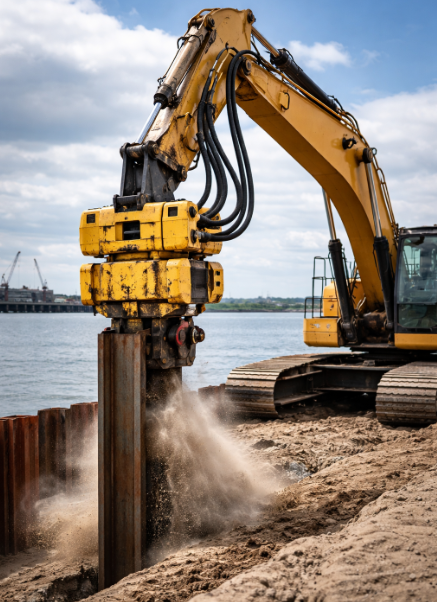

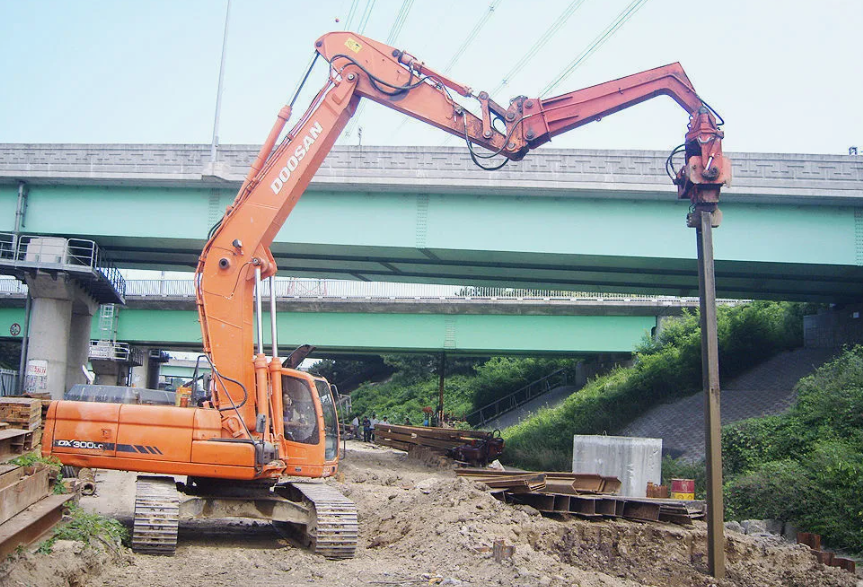

Экскаваторные вибропогружатели устанавливаются на стрелу экскаватора и отличаются мобильностью и универсальностью. Они востребованы на площадках с ограниченным пространством и при необходимости частого перемещения техники.

Крановые вибропогружатели монтируются на подъемные краны и предназначены для работы с крупногабаритными и тяжелыми элементами свайных конструкций.

Экскаваторные вибропогружатели

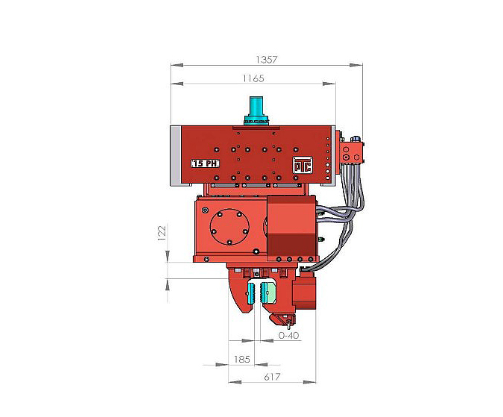

Модели с нижним захватом применяются для труб и свай, фиксируя элемент снизу и обеспечивая надежное удержание.

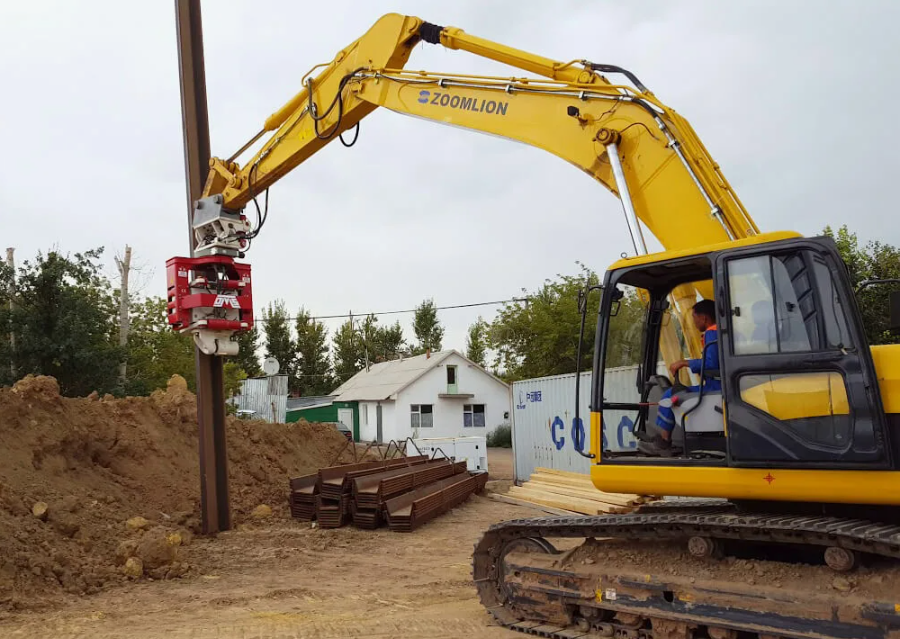

Вибропогружатели с боковым захватом позволяют работать с элементами, к которым удобнее подойти сбоку. Они отличаются маневренностью и высокой скоростью выполнения операций.

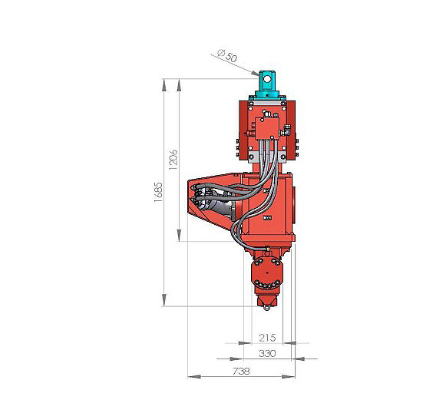

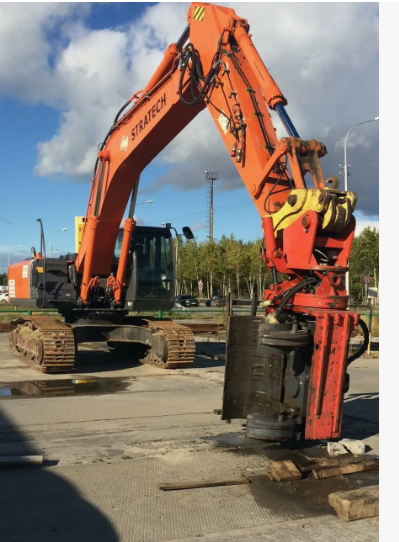

Наклонно-поворотные модели дают возможность изменять угол погружения шпунта, что особенно актуально при работе в стесненных условиях или при монтаже под углом.

Крановые вибропогружатели

Электрические крановые вибропогружатели формируют направленные колебания с помощью дебалансов, синхронизированных шестернями. Они подходят для объектов с ограниченным доступом и требованиями к снижению шума и вибраций.

Гидравлические крановые модели обеспечивают высокую мощность и точный контроль процесса погружения. Их применяют при работе с массивными сваями и шпунтом большого сечения.

Сравнение крановых вибропогружателей

Электрические модели отличаются пониженным уровнем шума и не требуют использования компрессора. Они востребованы в городской застройке и на объектах с ограниченным пространством. Источником вибрации служит электродвигатель.

Гидравлические вибропогружатели обладают большей мощностью и удобством управления. Их используют в сложных грунтах и при монтаже тяжелых свай. Вибрация создается гидравлическим насосом или мотором.

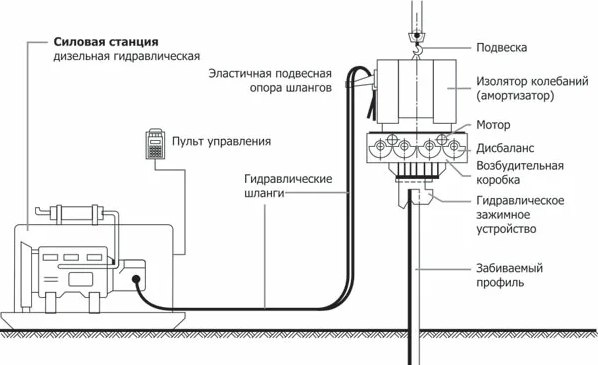

Основные элементы вибропогружателя

Ключевым узлом является вибровозбудитель, который формирует колебания за счет вращения эксцентриковых грузов. Он обеспечивает погружение и извлечение шпунта.

Двигатель приводит в движение эксцентрики. В электрических моделях используется электродвигатель, а в гидравлических устанавливается гидромотор.

Наголовник передает вибрацию от оборудования к погружаемой конструкции, включая трубы и шпунт Ларсена.

Дополнительно вибропогружатели оснащаются системой управления для настройки частоты и амплитуды колебаний, а также амортизаторами, снижающими нагрузку на базовую машину.

Преимущества вибрационного погружения

Вибрационное воздействие снижает сопротивление грунта за счет временного изменения его структуры. Это позволяет погружать сваи на большую глубину без предварительного бурения и ускоряет монтаж.

По сравнению с ударными методами вибропогружение отличается более низким энергопотреблением. Отсутствие мощных импульсных ударов снижает расход топлива и повышает экологичность работ.

Вибропогружатели подходят для работы с деревянными, металлическими, бетонными и пластиковыми элементами в песчаных, глинистых и неоднородных грунтах. Это делает оборудование универсальным для различных строительных задач.

Процесс погружения занимает меньше времени, что сокращает сроки строительства и повышает общую производительность.

Современные высокочастотные модели создают минимальный уровень шума и вибраций, что важно при работе в городской среде и рядом с жилыми объектами.

Контроль параметров работы обеспечивает точное и ровное размещение шпунта в соответствии с проектными требованиями. Мягкое вибрационное воздействие снижает риск повреждения и деформации свай.

Экономическая эффективность достигается за счет уменьшения числа переделок и сокращения времени на выполнение работ. Это снижает общие затраты на реализацию проекта.

Гидравлические вибропогружатели могут оснащаться системами подогрева, что позволяет использовать их в холодном климате. Электрические модели подходят для работы при повышенной влажности при наличии соответствующей защиты.

Вибропогружение шпунта Ларсена

При монтаже шпунта Ларсена вибропогружатели обеспечивают точную установку элементов, надежное соединение замков и минимальное воздействие на окружающую застройку.

Как выбрать вибропогружатель

При выборе оборудования важно учитывать условия проекта и поставленные задачи. Плотность и тип грунта определяют необходимую частоту и мощность. Масса и размеры свай влияют на подбор модели по грузоподъемности.

Для сложных условий чаще применяются низкочастотные или комбинированные вибропогружатели, тогда как высокочастотные решения подходят для большинства стандартных задач. Оборудование должно быть совместимо с доступной техникой, будь то экскаватор или кран.

Электрические модели выбирают для компактных и экологичных работ, а гидравлические используют там, где требуется максимальная мощность и надежность. Регулярное техническое обслуживание и использование оригинальных запчастей увеличивают срок службы оборудования и снижают риск простоев.
